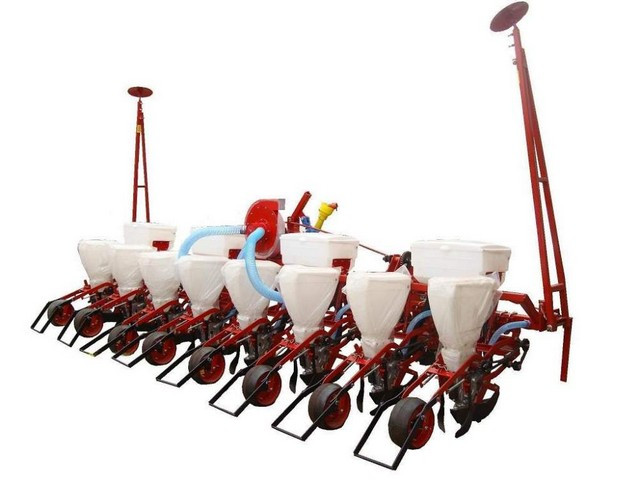

Сеялка СУПН 8

Сеялка СУПН 8 – это универсальная сельскохозяйственная машина для пунктирного посева калиброванных и некалиброванных семян, с интервалом высева между рядами 0,7 м., а также для внесения удобрений (одновременного или раздельного), и прикатывания почвы над посевами в рядках. В любой почвенно-климатической зоне, кроме горного земледелия, легко применять именно сеялку СУПН 8. Сеялка имеет унифицированную систему контроля технологических параметров посевной машины отличную от той что имеет сеялка СЗП 3.6. С ее помощью механизатор контролирует процесс высева семян, уровень семян и минеральных удобрений в бункерах.

Устройство сеялки СУПН 8

Сеялка СУПН 8 а — общий вид; б —схема технологического процесса пневматического высевающего аппарата; 1 — рама; 2 — опорно-при водное колесо; 3 — кронштейн; 4 — маркер 5 — навесное устройство; 6 — воздухопроводы; 7 — вентилятор; 8 — тукопровод; 9 — туковысевающий аппарат; 10 — посевная секция; 11 — подножка; 12 — шлейф; 13 — прикатывающий каток; 14 — загортач; 15 — корпус посевной секции; 16 — полозовидный сошник; 17 — подвеска; 18 — диск высевной; 19 — семенная полость; 20 — ворошилка семян. На раме 1 (а) с автоматической сцепкой установлено два пневматических приводных колеса 2 с механизмом привода высевающих туковых и зерновых аппаратов, из них четыре туковысевающих аппарата 9 (АТД-2), два маркера 4 и центробежный вентилятор 7, который приводится в действие от гидромотора, который работает от тракторной гидросистемы. К задней части рамы шарнирно присоединены восемь посевных секций 10 с помощью подвесок 17. Посевная секция складывается из корпуса 15 со специальной емкостью для семян, в нее установлен сам высевающий пневматический аппарат, сошника 16, загортачей 14 и катка 13 вместе со шлейфом 12. Корпус 15 посевной секции делится на две полости диском 18 (б) со сквозными отверстиями, расположенными по окружности. С одной стороны диска полость заполнена семенами, с другой расположена полость, из нее откачивается воздух по воздуховоду 6 с помощью вентилятора 7. Эти две полости сообщаются с помощью отверстия в диске 18. При этом в момент вращения диска к его отверстиям, в полости для семян, присасываются семена под действием разрежения, создаваемого вентилятором в подковообразной полости. Диск выносит семена в нижнюю часть корпуса, где разрежение отсутствует, и они, отделяясь от диска, падают на уплотненное дно бороздки, которая образовывается сошником.

Для создания постоянного контакта плоскости высевного диска и семян ставят чистик, который удаляет лишние семена и обеспечивает одно зерновой высев.К сеялке придаются два комплекта высевающих дисков по два диска в каждом. В одном комплекте на дисках имеется по 14 отверстий диаметром 3 и 5,5 мм, в другом по 22 тех же размеров. Семя- и туковысевающие аппараты приводятся от опорных колес через механизм передач, создающий 45 передаточных отношений.

Принцип работы сеялки СУПН 8

Посредством механизма передач от опорно-приводных колес осуществляется вращение семявысевающих дисков и пружинных шнеков туковысевающих аппаратов. Вакуум в подковообразной полости крышки высевающего аппарата сеялки СУПН 8 создается либо вентилятором, приводимым во вращение гидромотором от гидросистемы трактора, например, у модели Т-25 Владимировец,, либо путем разрежения от выхлопной трактора с помощью специальной трубы. Для контроля величины разряжения на вентиляторе или на выхлопной установлен регулировочный клапан с мембранным тягомером, показывающим давление. Семена присасываются к находящимся в зоне разряжения отверстиям вращающего диска и транспортируются из заборной камеры в зону сброса. Удаление лишних семян, присосавшихся к отверстиям, обратно в заборную камеру осуществляется штырями вилки, установленной в заборной камере аппарата сеялки СУПН 8, между которыми при вращении диска проходят присосавшиеся к отверстиям семена. В нижней части аппарата при переходе отверстий из зоны разрежения в зону атмосферного давления семена по одному отпадают из отверстия и укладываются на дно борозды, образованной семенной пятой сошника. Пружинные шнеки туковысевающего аппарата сеялки СУПН 8 с левой и первой навивкой выносят удобрения из бункера в воронки. Рассеиватели, совершая колебательные движения у выходных окон воронок, рассредоточивают поток туков, обеспечивая равномерную струю, а затем в борозды образованные туковыми пятами сошников. Загортачи сеялки СУПН 8 закрывают почвой борозды с уложенными в них семенами и удобрениями. Затем находящиеся за загортачами прикатывающие колеса уплотняют почву над бороздами, создавая контакт семян с почвой и условия для подтягивания для них влаги. В конце шлейфы или цепь выравнивают рельеф поля и создают мульчированный слой почвы. Также к прицепным моделям относится  плуг ППО 8-40.

Тип агрегата - Навесной;

Ширина захвата, м - 5,6;

Ширина междурядий, см - 70;

Норма высева семян, тыс. шт/га: 25-150;

Рабочая скорость, км/ч - 5,4-10;

Глубина заделки, мм - 40-120;

Маса сеялки, кг - 1180;

Мощность трактора,  л.с. - от 60.
