Опрыскиватель тачечный для теплиц 400/2 предназначен для обработки сельскохозяйственных культур, возделываемых в крупных промышленных теплицах, пестицидами (ядохимикатами), разрешенными к применению в сельском хозяйстве в виде растворов, эмульсий и суспензий.

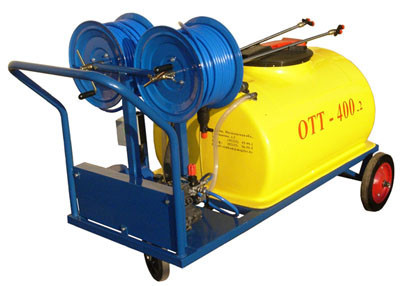

Опрыскиватель 400/2. Общий вид.

Опрыскиватель 400/2. Схема.

1 - бак; 2 - рама; 3 - рукоятка; 4 - насос; 5 - колеса поворотные;

6 - колеса опорные; 7 - фильтр линии всасывания; 8 - регулятор давления;

9 - горловина заливная; 10 - гидромешалка; 11 - пистолет гидравлический;

12, 13 - фитинги; 14 - рукоятка; 15 - катушка для шланга.



Пистолет гидравлический.





Корпус распылителя (двойной поворотный).



Насос опрыскивателя 400/2 с регулятором давления.

1 - патрубок всасывания; 2 - патрубок нагнетания; 3 - линия запитки гидромешалки;

4 - линия запитки гидропистолета; 5 - главный клапан; 6 - регулятор давления;

7 - масляная емкость; 8 - манометр; 9 - лапы крепления.



Устройство опрыскивателя.
Опрыскиватель состоит из рамы 2 (см. схему) на которой смонтирован бак 1, насос 4 с приводом от электродвигателя через ременную передачу, две шланговые катушки 15 и фильтр 7 линии всасывания. Рама установлена на четыре колеса: передние поворотные 5 и задние опорные 6. Для разматывания и сматывания напорного рукава катушки 15 вращают с помощью рукояток 14. Количество напорного рукава на катушке указывается заказчиком, но не может превышать 100 м на каждую катушку. На насосе 4 смонтирован регулятор давления 8 с манометром. В качестве рабочего органа используются гидравлические пистолеты, на каждом из которых устанавливается поворотный корпус на два распылителя, что дает возможность обрабатывать двум операторам по два рядка за один проход. Для распыления жидкости используются износостойкие керамические центробежные распылители с факелом в виде полого конуса и углом при вершине факела 80 градусов. Производительность распылителей составляет 1 л/мин (при давлении 0,3 МПа), но заказчик имеет возможность укомплектовать машину распылителями с другими характеристиками. В базовой комплектации гидравлические пистолеты имеют длину 1м. По требованию заказчика на опрыскивателе могут быть установлены гидропистолеты меньшей длины и другого типа. Перемещается опрыскиватель вручную за рукоятку 3.
Внимание! При заказе опрыскивателя необходимо указать тип и количество электрического кабеля для подключения машины к силовой сети теплицы, поскольку кабель не входит в базовую комплектацию.

Принцип работы опрыскивателя.
Для подключения опрыскивателя к силовой сети теплицы рекомендуется использовать пятижильный кабель для обеспечения заземления машины и безопасной ее эксплуатации. Запрещается использовать опрыскиватель при неисправной электрической силовой сети теплицы.
При включении электропитания насос 4 (см. схему) засасывает жидкость из основного бака 1 через фитинг 12 и фильтр 7. С помощью регулятора 8 устанавливается требуемое давление в системе нагнетания. Жидкость под давлением проходит через тройник к катушкам, а далее к гидравлическим пистолетам, и распыляется на капли оптимального размера.
На насосе смонтирован регулятор давления (см. рис. насоса), разделяющий поток жидкости между гидропистолетами (выход 3) и гидромешалкой (выход 4). С помощью соответствующих кранов имеется возможность отключить подачу жидкости на гидромешалку (не рекомендуется) и (или) к распылителям. Главный клапан 5 позволяет перенаправить всю жидкость от насоса обратно в бак, отключив, таким образом, всех потребителей. Изменение давления осуществляется вращением рукоятки 6, а контроль давления - по манометру 8.


 Особенности конструкции опрыскивателя.

  • бак из высокопрочного химическистойкого пластика, армированного стекловолокном;
  • мембранно-поршневой насос повышенной надежности;
  • увеличение производительности машины за счет одновременныой работы двух операторов;
  • большой ассортимент сменных рабочих органов, доступных клиенту для заказа.

                                                                                       Техническая характеристика



Наименование





Ед. изм.





Значение



Тип



тачечный

Производительность за 1 час основного времени

м2

3100

Вместимость бака

л

400

Тип привода насоса



электрический (380 В)

Производительность насоса, не более

л/мин

39

Максимальное давление в системе нагнетания

МПа

4,0

Диапазон регулирования расхода жидкости через распылитель

л/мин

1,08...2,97

Число обслуживающего персонала

чел

2

Длина напорного рукава

м

50

Длина электрического силового кабеля

м

30*

Потребляемая мощность, не более

кВт

1,1

Масса, не более

кг

135

Габаритные размеры в рабочем положении

- длина

- ширина

- высота



мм







1930

1010

1230

* Комплектуется по дополнительному заказу
